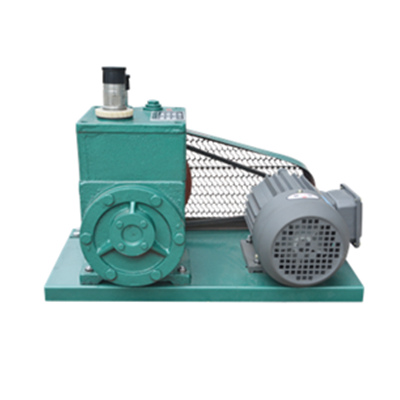

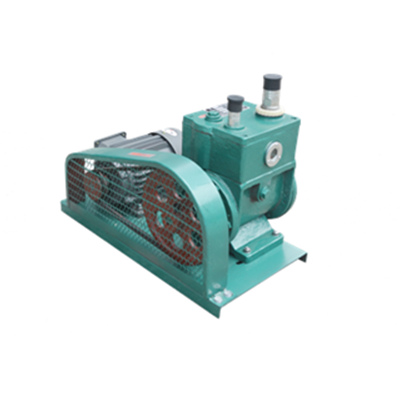

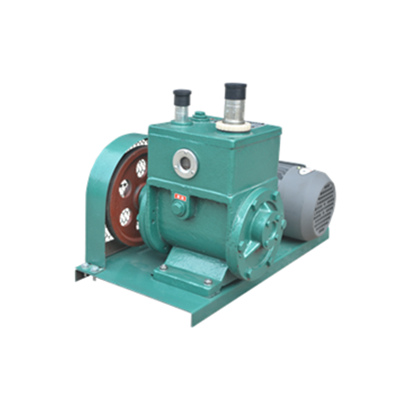

2X-4雙級旋片真空泵
產品簡介：
2X型旋片真空泵系雙級油封機械真空泵，它是用于對密封容器抽除氣體獲得真空的基本設備。其工作原理與一般容積式泵相同，它是由一個傳動軸同芯安裝而在泵體內處于偏心位置的轉子組成，轉子上有二個徑向滑動葉片。當轉子旋轉的時候，這二個葉片一方面受離心力的作用，另一方面受著彈簧力的作用，使它能緊密地保持與泵體內壁相接觸。將泵體分隔成二個工作室，葉片一邊容積不斷擴大，氣體不斷膨脹吸入氣體，而另一邊容積不斷縮小，氣體不斷壓縮排除氣體，從而達到抽氣的目的，這種操作每轉重復二次。
2X型旋片真空泵系雙級油封機械真空泵，它是用于對密封容器抽除氣體獲得真空的基本設備。其工作原理與一般容積式泵相同，它是由一個傳動軸同芯安裝而在泵體內處于偏心位置的轉子組成，轉子上有二個徑向滑動葉片。當轉子旋轉的時候，這二個葉片一方面受離心力的作用，另一方面受著彈簧力的作用，使它能緊密地保持與泵體內壁相接觸。將泵體分隔成二個工作室，葉片一邊容積不斷擴大，氣體不斷膨脹吸入氣體，而另一邊容積不斷縮小，氣體不斷壓縮排除氣體，從而達到抽氣的目的，這種操作每轉重復二次。
二、2X雙級真空泵用途：
1、2X型真空泵是抽除氣體的基本設備之一。它可單獨使用，也可與增壓泵，擴散泵，分子泵等超高真空泵連接在一起作為前級泵使用，廣泛用于電子器件制造、真空干燥、過濾、浸漬、涂膜、焊接、冶煉、化工、石油、醫療、制藥、印染、電真空、半導體、食品、原子能、組織等科研機關、大專院校、工礦企業。
2、泵在環境溫度5℃-40℃范圍內，進氣口壓強小于1.3*10-3帕的條件下，允許長期運轉。被抽氣體相對溫度大于90%時，應開氣鎮閥。
3、泵進氣口連續敞通大氣運轉不得超過3分鐘。
4、泵不適用于抽除對金屬有腐蝕的，對泵油起化學反應的，含有顆料塵埃的氣體，以及含氧過高的有爆炸性的、有毒的氣體。
三、2X雙級真空泵特點：
1、抽速快，體積小，重量輕，噪音低，維修方便，極限真空度高等優點。
2、有可靠的防塵裝置。
3、設有一個放氣閥帶進油孔的復合螺釘。
4、可單獨作低真空泵使用，也可與其他高真空泵組合作前級泵用。
5、排氣罩結構設計合理，能起捕集油煙的作用，所以消除了噴油現象，減少了環境污染，也節約了用油。
四、2X雙級真空泵技術參數表：
|
項目ltem 型號Model |
2X-2A |
2X-4A |
2X-8 |
2X-15 |
2X-30A |
2X-70A |
最新先進產品 |
備注 |
||
|
2X-新4A |
2X-4B |
|||||||||
|
抽氣速率Pumping speed (L/S) |
2 |
4 |
8 |
15 |
30 |
70 |
4 |
2 |
1.用坐式壓縮式水銀真空計在泵口測量 |
|
|
極限真空Uitimate pressurc (pa) |
≦6X10-2Pa(≦5X20-4Torr) |
4X10-2Pa |
||||||||
|
3X10-2Pa |
||||||||||
|
主軸轉速Rotational speed of main shaft (rpm) |
450 |
450 |
320 |
320 |
316 |
345 |
525 |
500 |
2.用熱偶計、電阻計等總壓計測量，區供參考 |
|
|
電機功率Motor Power (kw) |
0.37 |
0.55 |
1.1 |
2.2 |
3 |
5.5 |
0.55 |
0.55 |
||
|
噪聲Noise ＜[dB(A)] |
70 |
72 |
75 |
80 |
82 |
86 |
65 |
65 |
按ZBJ78004-87 |
|
|
吸氣口徑Size of suction inlet (mm） |
25 |
25 |
40 |
40 |
65 |
80 |
28/25 |
25 |
|
|
|
真空泵油用量Consumption of pump oil (L) |
0.7 |
1.0 |
2.0 |
2.8 |
2.0 |
4.2 |
0.55 |
1.0 |
|
|
|
外形尺寸size(mm) |
長width |
560 |
560 |
790 |
790 |
780 |
910 |
530 |
560 |
|
|
寬deepth |
310 |
340 |
430 |
530 |
500 |
650 |
320 |
340 |
|
|
|
高high |
390 |
370 |
540 |
540 |
560 |
700 |
330 |
370 |
|
|
|
重量weight （kg) |
58 |
66 |
165 |
190 |
236 |
338 |
60 |
58 |
|
|
|
冷卻方式cooling mode |
自然冷卻air-cooling |
水冷water-cooling |
自然冷air-cooling |
|
||||||
|
冷卻水耗量consumption of cooling water(C/H) |
|
480 |
|
進出水管螺孔G3/8 |
||||||
